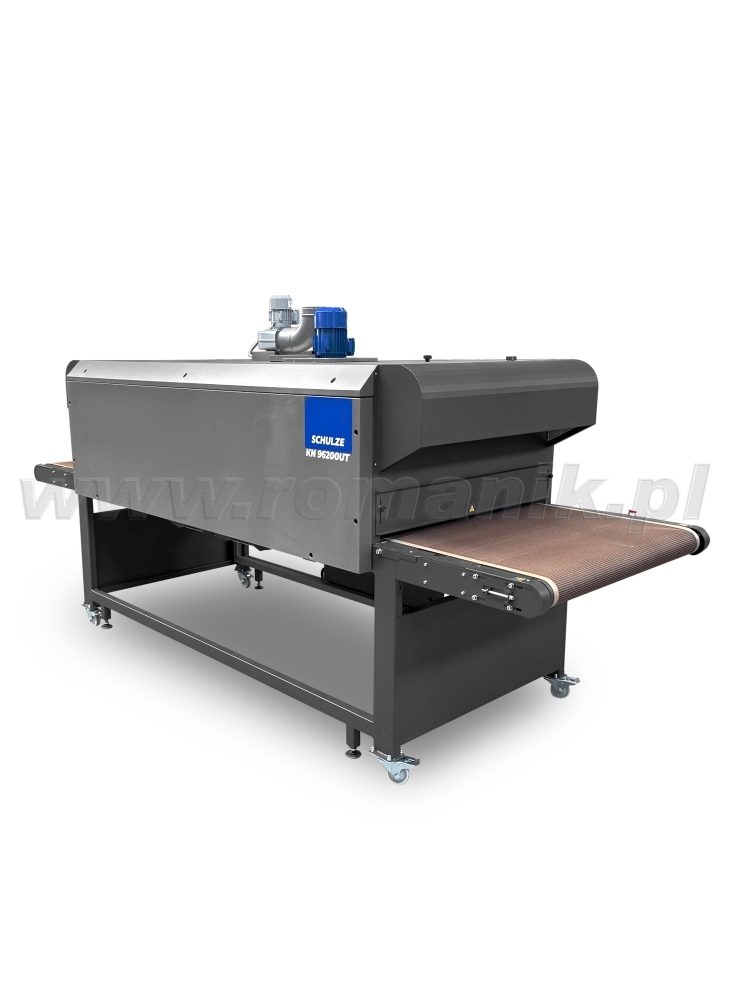

Tunele suszące o długości 2 metrów KN 96200UT, KN 70200UT i KN 50200UT służą do suszenia zarówno tekstyliów jak i transferów, papieru, plexi i innych materiałów nie przepuszczających powietrza.
Tunel wyposażony jest w termoobieg, który zapewnia ruch powietrza wewnątrz strefy grzewczej. Powietrze zasysane jest ze strefy roboczej, podgrzewane do ustalonej temperatury i wtłaczane ponownie do wygrzewania.
Urządzenie posiada możliwość regulacji prędkości przesuwu taśmy.
Pokrywa tunelu została pokryta 8 cm warstwą izolacji cieplnej co znacznie poprawia jego ekonomiczność.
Opcjonalnie tunel może zostać wyposażony w strefę chłodzącą.
Opcja dodatkowa
Na życzenie klienta, istnieje możliwość zamontowania pulpitu sterowniczego z lewej strony tunelu. Prosimy o zamieszczenie tej informacji przy zamówieniu.
Dodatkowo tunel wyposażony jest w kółka jezdne, co umożliwia jego łatwe przemieszczanie.
Schemat działania obiegu gorącego powietrza
Schemat działania promiennika IR
| Model: | KN 96200 UT | KN 70200 UT | KN 50200 UT |
|---|---|---|---|
| rodzaj suszenia | AIR IR | AIR IR | AIR IR |
| Szerokość pasa transportowego | 96 cm | 70 cm | 50 cm |
| szerokość strefy grzewczej | 96 cm | 65 cm | 50 cm |
| długość strefy grzewczej | 200 cm | 200 cm | 200 cm |
| długość początkowa - wbiegu | 65 cm | 70 cm | 70 cm |
| długość wybiegu | 65 cm | 60 cm | 60 cm |
| strefa chłodząca | - | - | - |
| wymiary (dł. x szer. x wys.) | 350 x 125 x 180 cm | 350 x 100 x 180 cm | 350 x 81 x 175 cm |
| wymiary do transportu (dł. x szer. x wys.) | 241 x 126 x 180 cm | 265 x 100 x 180 cm | 255 x 85 x 180 cm |
| waga | 523 kg | 420 kg | 413 kg |
| waga do transportu | 528 kg | - | - |
| maks. wysokość suszonego przedmiotu | 8 cm | 7 cm | 7 cm |
| maks. temperatura suszenia grzałkami IR | 400°C | 400°C | 400°C |
| maks. temperatura suszenia gorącym powietrzem | 220°C | 220°C | 220°C |
| napięcie zasilania | 400VAC; 50/60Hz | 400VAC; 50/60Hz | 400VAC; 50/60Hz |
| maks. moc grzałek | 15,5 kW | 16,5 kW | 12,5 kW |
| moc całkowita | 16,7 kW | 17,7 kW | 13,7 kW |
| bezpiecznik główny | B 32A | B 32A | B 25A |
| czas suszenia | od 24 sek do 3 min 12 sek | od 24 sek do 3 min 18 sek | od 24 sek do 3 min 12 sek |
| ilość wentylatorów | 1x mieszający, 1x wyciągowy | 1x mieszający, 1x wyciągowy | 1x mieszający, 1x wyciągowy |
| maks. wydajność wentylatora wyciągowego | do 690m³/h | do 690m³/h | do 690m³/h |
| średnica króćca wentylatora wyciągowego | Ø125 mm | Ø125 mm | Ø125 mm |
| ilość modułów/stref grzewczych | 1 + IR | 1 + IR | IR |
| wtyczka | 32A 5P 400V | 32A 5P 400V | 32A 5P 400V |
| przewód | 5x4mm² | 5x4mm² | 5x4mm² |
| hałas | mniejszy niż 70dB | mniejszy niż 70dB | mniejszy niż 70dB |
| termoobieg | tak | tak | tak |
| sterowanie | elektroniczne | elektroniczne | elektroniczne |
* Zastrzegamy sobie prawo do wprowadzania zmian konstrukcyjnych.
